SISTEMAS DE TRANSPORTE DE ALIMENTOS PARA MASCOTAS, PIENSOS Y CEREALES

El sistema de transporte tubular es el medio de transporte ideal para una gran variedad de productos. En este artículo analizaremos:

• ¿Qué es el transportador tubular de cadena y cómo funciona?
• Nuestros modelos de transportadores tubulares y los productos transportados
• Transportadores tubulares MIAL: conozcamos algunos de los sistemas que hemos instalado
• Ventajas del transportadores tubulares

¿Qué es el transportador tubular de cadena y cómo funciona?

El transportador tubular de cadena es un sistema de transporte totalmente cerrado.

Consta de una serie de discos circulares, equidistantes y unidos a la cadena, que arrastran suavemente el producto a lo largo del tubo.

Esto crea un entorno cerrado y libre de polvo.

Sus componentes básicos son:

• unidad motriz
•  tolva de carga
•  tubos
•  ángulos de carga
•  punto de descarga

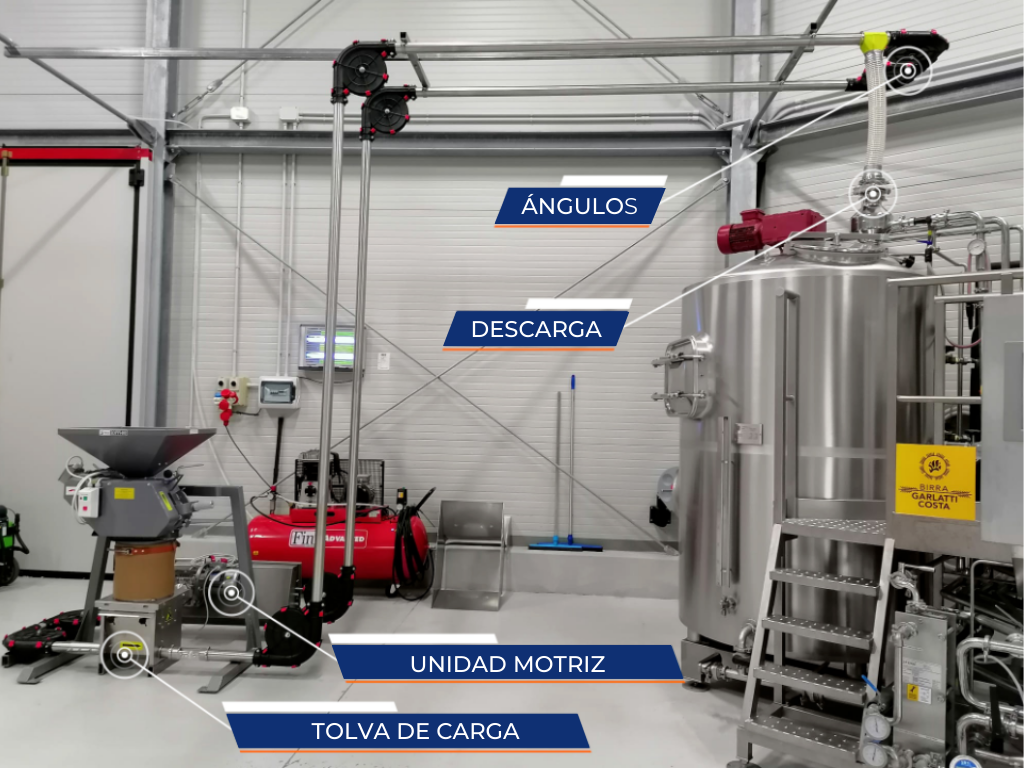

Planta construida en el norte de Italia, en la fábrica de cerveza Garlatti Costa

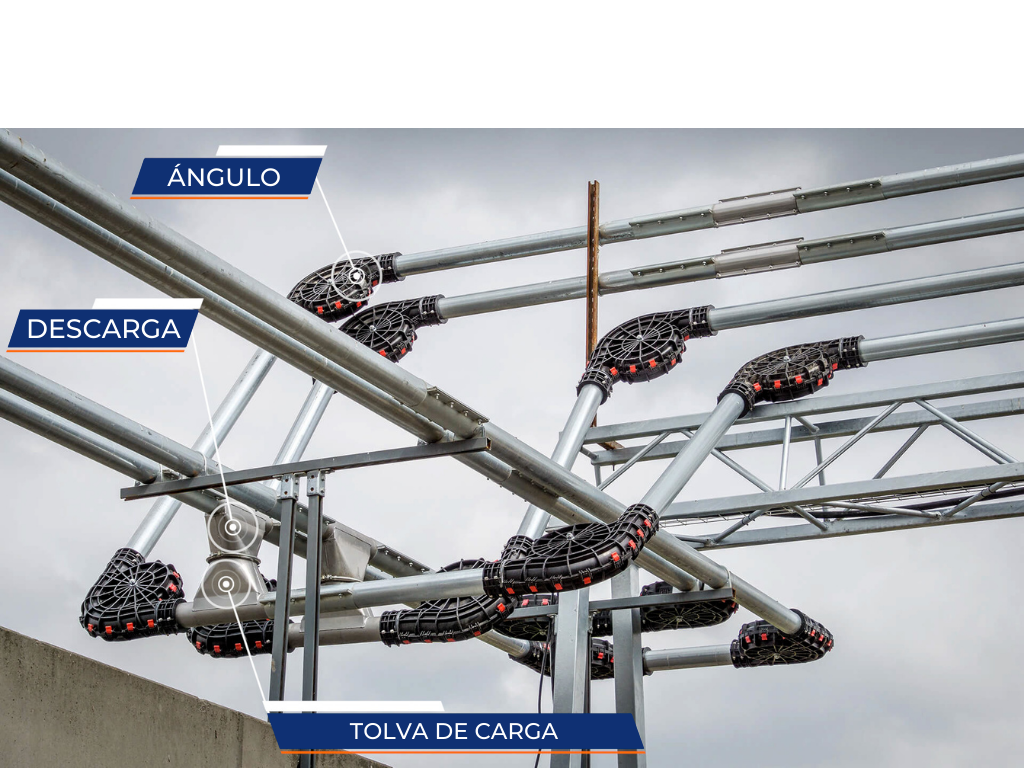

Sección de una planta instalada en China

¿Cómo funciona el transportador tubular?

• El producto se introduce en los tubos a través de tolvas de carga.
• Unas cadenas con discos de plástico curvados garantizan un flujo preciso y constante del producto a través de los tubos. El diámetro del tubo varía en función del producto y de los requisitos del cliente.
• El producto se descarga por las tolvas de descarga, que son de acero inoxidable y están equipadas con válvulas de control que abren o cierran la sección del tubo para aumentar o disminuir la cantidad de producto que cae.

Nuestros modelos de transportadores tubulares y productos transportables

En función de las necesidades del cliente y de las particularidades del proyecto, podemos proponer 3 modelos diferentes de transportadores de cadena, diseñados internamente y perfeccionados a lo largo del tiempo para garantizar el máximo rendimiento:

• BIG 60: diám. del tubo 60 mm - capacidad de producción 2 m³/hora
• BIG 60: diám. del tubo 100 mm - capacidad de producción 12 m³/hora
• BIG 160: diám. del tubo 160 mm - capacidad de producción 30 m³/hora
• BIG 200: diám. del tubo 204 mm - capacidad de producción 60 m³/hora

Cada modelo es ideal para transportar una gran cantidad de productos, mencionamos los más comunes:

Malta, cereales, piensos, plásticos, elastómeros termoplásticos Tpe, semillas, alimentos para mascotas, productos granulados, café, ingredientes a granel, pellets, fertilizantes en polvo y granulados y muchos más.

La elección del modelo varía en función del caudal de producto (m3/hora) requerido por el cliente.

La versatilidad de los modelos hace de este tipo de transportador la solución ideal para el transporte tanto en el interior como en el exterior de una estructura.

A este respecto, veamos 2 ejemplos de instalaciones interiores.

Transportadores tubulares MIAL: Descubramos algunas instalaciones realizadas.

A continuación se muestran algunos transportadores tubulares de cadena diseñados e instalados por MIAL entre 2020 y 2022.

Cada instalación es el resultado de los conocimientos técnicos adquiridos tras 30 años de experiencia en el sector de los sistemas de transporte.

Todos los componentes de las instalaciones son diseñados, montados e instalados íntegramente por MIAL.

Fábrica tubular de malta y cebada - en Birra Garlatti Costa, Udine

Productos transportados: cebada y malta.

Capacidad horaria: 2 m3/hora.

Diámetro del tubo: 60 mm

Diámetro del disco: 48 mm

Modelo: BIG 60

Planta tubulares de piensos - Martino Rossi spa, Cremona

Producto transportado: Pienso

Capacidad horaria: 12 m3/hora.

Diámetro del tubo: 100 mm

Diámetro del disco: 78 mm

Modelo: BIG 100

Opcional: Discos de plástico azul para que sean reconocibles por el clasificador óptico.

Ventajas del transportadores tubulares

Versatilidad y flexibilidad: en comparación con otros sistemas, el transportador tubular permite crear sistemas a medida para cada necesidad, con diferentes longitudes y capacidades..

Ahorro de energía: ahorro considerable en términos de consumo de energía en comparación con los sistemas de transporte convencionales (como transportadores de tornillo, elevadores de cangilones, redler, etc.).

Sencillez de funcionamiento: este tipo de transportador se caracteriza por la sencillez de montaje y mantenimiento, lo que se traduce en menores costes en comparación con los sistemas de transporte convencionales.
